主要功能
- 鑒相通道，為系統提供振動、振動監測同步
信號，轉速信號，為用戶提供診斷分析機械
相位脈沖信號。
- 綜合OK電路供電電源斷電時，它發出報警。
這些功能可以傳輸?shù)竭h(yuǎn)端報警器，警告表示
者監測儀表已喪失保護功能，應采取緊急措施。
- 七個功能鍵：通道旁路、報警旁路、報警倍增、
報警復位、間隙檢測、報警設置值A(chǔ)檢查、報
警設置值D檢查，控制框架機箱內各監測單元。
這樣用戶使用時更為靈活方便。
- 報警邏輯組合電路，框架機箱內監測單元報警
提供一對組合“與”邏輯繼電器報警單元。 |
技術參數
輸入阻抗： 10KΩ
緩沖輸出：電平－2～－20V，輸出阻抗500Ω
（最大5mA），供診斷分析和安裝間
隙電壓檢測；
鑒相脈沖信號：0～5V矩形脈沖，供轉速測量作
為信號源。
綜合OK報警輸出：一對轉換觸點，容量為
250VAC/3A，24VDC/5A。A、B“與”
邏輯報警觸點輸出（一對觸點），
容量為250VAC/3A，24VDC/5A。
面板BNC插座緩沖輸出：傳感器原始信號

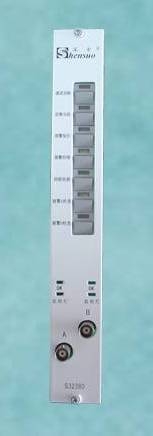

顯示方式：
鑒相顯示傳感器OK：綠色LED，2個；
鑒相脈沖：綠色LED，2個：
通道旁路：紅色LED
報警旁路：紅色LED
報警復位：綠色LED
報警倍增：黃色LED
間隙檢查：綠色LED
報警設置值“A”檢查：黃色LED
報警設置值“D”檢查：紅色LED |
